水泵扬程指什么是什么意思？三种方法帮你解决！

本文导读:“水泵扬程指什么是什么意思？三种方法帮你解决！”是由鲸圣泵阀2022年09月19日编辑整理发布，主要围绕水泵扬程,泵扬程,扬程等核心内容展开。水泵扬程指什么是什么意思？三种方法帮你解决！，其主要内容为：扬程即升程;某物(如运河船闸中的水)升起的距离或长度;水泵向上扬水的高度、通常用来计算。即单位质量流体通...

扬程即升程;某物(如运河船闸中的水)升起的距离或长度;水泵向上扬水的高度、通常用来计算。即单位质量流体通过泵获得的能量净增加值。 是泵的重要工作性能参数，又称压头。可表示为流体的压力能头、动能头和位能头的增加.

扬程与压力的关系：

实际应用中，我们不是用能量单位来表示升力，而是液柱高度H，单位是m(米)。除了米，常用的升单位有千克(kg)和兆帕(mpa)，换算关系为：1mpa=10kg=100m。

计算方式一：

实际应用扬程计算公式∶

H=(P2-P1)/p+V22-V21/2g+hf

P2∶出口表压

P1∶入口表压

p∶介质密度;

V2︰出口速度

V1∶入口速度

hf∶泵内部损失

实际工作中，利用进出口管路的口径使泵的入口速度大约在2m/s,出口速度在3m/s，这样泵的进出口动能增量很小，一般可以忽略，泵内损失也很小，也可以忽略所以，一般情况下泵的扬程公式为︰H=(P2-P1)/p

计算方式二：

例：

泵进出口处压力p1,p2(Pa)：p1=13 , p2=20;

进出口处流速v1,v2(m/s)：v1=6 , v2=13;

进出口高度z1,z2(m)：z1=6 , z2=8;

液体密度ρ(kg/m³)：1000;

重力加速度g(m/s²)：9.8。

扬程(m)=(20-13)/1000*9.8+(13²-6²)/2*9.8+8-6=8.786m

即：

H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1式中

H——扬程，m;

p1，p2——泵进出口处液体的压强，Pa;

v1，v2——流体在泵进出口处的流速，m/s;

z1，z2——进出口高度，m;

ρ——液体密度，kg/m³;

g——重力加速度，m/s²。

计算方式三：

H=z+hw

z为提升高度，即入口水面与出口水面的高差。

Hw为水头损失，包括沿途水头损失hf和局部水头损失hw。

hf用达西公式或谢才公式计算：hw=&*v^2/2g这叫作局部水头损失系数。

&叫做局部水头损失系数，要查相关文献，v就是管中的流速，一般来说，hw发生在入口，弯折，阀门，出口等地方。

但是，在实际应用中一般不这么计算。在泵的实际运行中，被泵送的液体不是直上直下的，它要走水平、弯头、三通，这些都是损失，所以在计算泵头时一定要把这些损失考虑进去。

如果泵送的液体是常温清水，管道是PVC或钢管，可以做如下粗略估算。

1个弯头的泵压头损失≈0.5m

10m水平距离≈1m处的泵压头损失

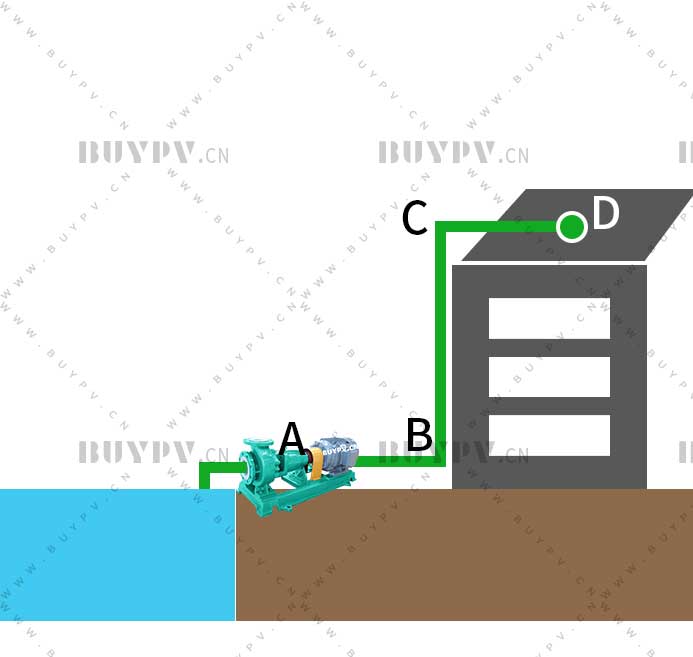

假设A到B的水平距离为10m，B到C的垂直高度为20m，C到D的水平距离为20m，那么根据图1中水泵的安装位置，所需的扬程为

1+0.5+20+0.5+2 = 24m [距离AB+B弯头损耗10m水平距离+BC垂直距离+C弯头损耗+CD20m水平距离]

掌握了上面的泵头快速计算方法，在实际应用中，现场的管道不会都是水平和垂直的，而是会有一些管道是倾斜的。

另外，还可以更简化水泵扬程的计算公式：

泵头=垂直高度+管道损失+出口压力

①垂直高度

简称垂直高度，是指水泵出口中心点与管道末端中心点之间的垂直高度差。

如果高差较大，比如超过100m，可以认为是水平面到管道末端的高差，即忽略35m的吸入范围。

②管道损失

简称管道损失，是指液体在管道中流动所造成的能量损失，包括摩擦损失和附件损失(如阀门弯头)。

管道损耗的计算有点复杂。我们需要知道流量Q (m/h)、管径DN(mm)、管道总长度(m)、管道材料以及阀门、三通或弯头等配件的数量。

管道损耗可参照https://www.buypv.cn/tool/当中管路损失估算表，也可以网上搜索"水力损失计算公式.exe",直接计算获取。

③出口压力即管道末端的水压。

很多情况下，我们不只是把水抽上来，而是要求末端的出口有一定的压力。比如我们做脱硫泵喷淋循环系统，要求末端做喷淋就需要喷淋雾化的压力值。
