气动隔膜泵，是一种由压缩气体驱动的容积式往复泵。气动隔膜泵由气流结构和液流结构两大部分构成，通过两侧膜片有效隔离。气源压力只需大于每平方厘米两公斤即能工作。在5到8公斤工作压力下，气阀室中的高压气体通过气流疏导系统带动连杆轴做左右往复运动，同时，消耗后的低压气体通过排气口快速排出。在两侧高、低压气体交替作用下，连杆轴带动两侧膜片左右运动，使两边容积腔内气压发生交替变化，从而实现液体的连续吸入与排出。

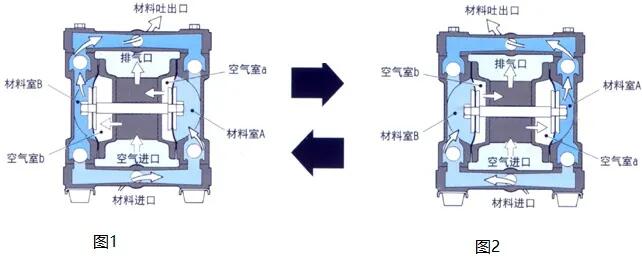

气动隔膜泵工作原理运行图解：

图1：空气经由气阀压缩进入空气室B之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将空气室B推离中心体时，另一端之空气室A同时被连结之中心轴拉向中心体，此时，空气室A背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

图2：当受空气挤压之空气室B达到其位移极限时，空气 阀会将空气引导至空气室A之背面，同样形成挤压力而使其推离中心体，同时将连结的空气室B拉回中心体，此时空气室A之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。空气室B被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

当膜片之运动完成时，空气阀再次引导空气至空气室B之背面，同时空气室A做空气排放动作。在泵回复到 原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次有效的循环泵送动作而使泵达到 自吸状态。
