作为水泵机械设备的动力来源，三相异步电动机在许多机械设备中应用比较广泛。事实上，电动机通过定子旋转磁场在转子上产生感应电流，产生电磁转矩，电动机转子的转速需要小于同步速率。因为电动机转子不直接产生磁场。这就是三相异步电动机工作原理，所以也被称为异步电动机。

三相异步电动机工作原理及电动机功率转换为机械能力的具体方法和过程如下。

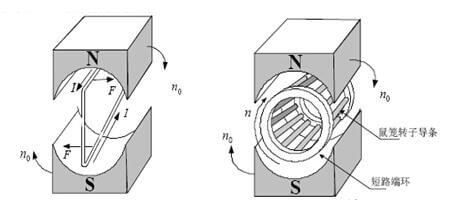

在磁场中的载流导体将受到电磁力的作用，根据左手定则，上下两根导条所受电磁力的方向如图所示。

在图中可以看出，n 极下的导条受力方向是朝向右，而s 极下的导条受力方向是朝向左。这一对力形成一顺时针方向的转矩。如果我们把的鼠笼式转子放置在旋转磁场中代替线框，不难想象，当磁场旋转时，在磁极经过下的每对导条都会产生这样的电磁转矩，在这些电磁转矩的作用下，转子就按顺时针的方向旋转起来了。当然，如果磁场按逆时针方向旋转，转子也将按逆时针方向旋转。

由此可见，转子的旋转方向同旋转磁场的旋转方向是相同的。

三相异步电动机的构造

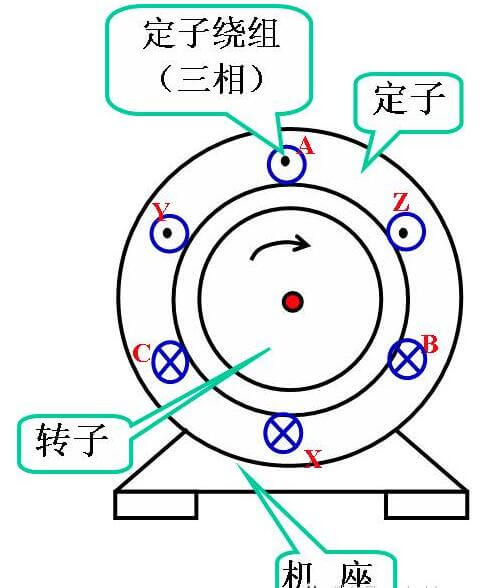

三相异步电动机的两个基本组成部分为定子(固定部分)和转子(旋转部分)。此外还有端盖、风扇等附属部分，如图所示。

综上所述，三相异步电动机工作原理是简单的，通过电动机三相定子绕组进行三相对称交流时，会产生旋转磁场，旋转磁场切断转子绕组，因此转子绕组会产生感应电流，并在定子旋转磁场的作用下，载流的转子导体会产生电磁力，从而在电机转轴上形成驱动电动机旋转、电磁转矩、旋转磁场与电机转向方向相同，定子速度略高于转子速度，也就是说同步转速略高于实际转速。
