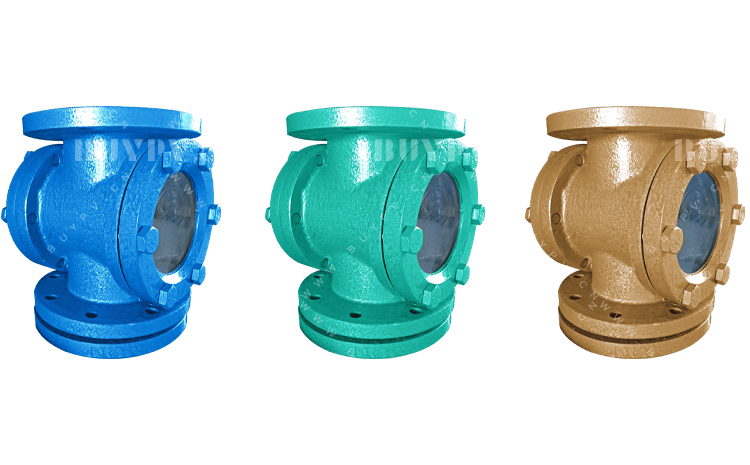

SJ41F-10C衬氟视镜设计特点：本系列SJ41F-10C衬氟管道法兰视镜,采用高强度铸钢基体，过流部件为氟塑料模压成型结构，透视镜片为硼硅钢化玻璃，耐腐耐压，安全可靠。
SJ41F-10C衬氟视镜用途：SJ41F-10C衬氟管道法兰视镜是为输送腐蚀性介质时启闭控制而设计的，广泛适用于工作温度-20～120℃的多种腐蚀性介质的管路上。
| 型号 | 扬程m | 整机质量kg |
|---|---|---|
| SJ41F-10C-25 | 1.0 | 7 |
| SJ41F-10C-32 | 1.0 | 8 |
| SJ41F-10C-40 | 1.0 | 12.5 |
| SJ41F-10C-50 | 1.0 | 13 |
| SJ41F-10C-65 | 1.0 | 14.5 |
| SJ41F-10C-80 | 1.0 | 16 |
| SJ41F-10C-100 | 1.0 | 17.5 |
| 型号(SJ41F-10C) | L | D1 | D2×b | d1 | d2 | d3 | z-Φd |
|---|---|---|---|---|---|---|---|
| SJ41F-10C-25 | 230 | 60 | 80x15 | 65 | 85 | 115 | 4-Φ14 |
| SJ41F-10C-32 | 230 | 60 | 80x15 | 75 | 100 | 135 | 4-Φ18 |
| SJ41F-10C-40 | 230 | 80 | 100x15 | 85 | 110 | 145 | 4-Φ18 |
| SJ41F-10C-50 | 230 | 80 | 100x15 | 100 | 125 | 160 | 4-Φ18 |
| SJ41F-10C-65 | 240 | 100 | 120x18 | 120 | 145 | 180 | 4-Φ18 |
| SJ41F-10C-80 | 240 | 100 | 120x18 | 135 | 160 | 195 | 4-Φ18 |
| SJ41F-10C-100 | 240 | 120 | 140x20 | 155 | 180 | 215 | 8-M16 |
| SJ41F-10C-100 | |
|---|---|
| SJ | 视镜类型代号 |
| 4 | 连接形式为法兰 |
| 1 | 结构形式为直通式 |
| F | 衬里材料为氟塑料 |
| 10 | 公称压力为1.0MPa |
| C | 视镜外部材料为碳钢 |
| 100 | 公称通径为100mm |
