IHF(D)氟塑料离心泵-概述

IHF(D)参数页
产品简介
IHF(D)氟塑料离心泵(IHF(D)型耐腐蚀衬氟塑料化工离心泵)属于离心泵系列下常见型号,有很强的性能优势.主要材质为氟塑料F46/HT200,厂家自主设计,研发,制造,在输送密度1000m³/h,介质,温度-20～100°C情况下,电机功率区间为1.5～30KW,流量区间为2～180m³/h,扬程区间为18～82m.

IHF(D)氟塑料离心泵用途

IHF(D)型耐腐蚀衬氟塑料化工离心泵广泛适用于：汽车制造中的酸洗、喷漆工艺;有色金属冶炼中的电解液输送;离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。适用温度:-20℃~100°℃。

IHF(D)氟塑料离心泵设计特点

IHF(D)型耐腐蚀衬氟塑料化工离心泵是IHF型离心防腐泵的派生产品，是为满足IHF离心防腐泵性能要求同时受工作场地限制而研制的产品。所有过流部件均采用氟塑料或氟塑料合金制造，耐腐蚀范围广;IHF(D)型耐腐蚀衬氟塑料化工离心泵基体采用金属制造，承压能力强;轴封采用先进的WB2型外装式波纹管机械密封，密封性能可靠;采用短支架直联结构，叶轮轴与电机轴采用可靠的莫氏锥度传递扭矩，泵机占地面积小。

产品详解
点击：3
我有类似需求 获取产品报价

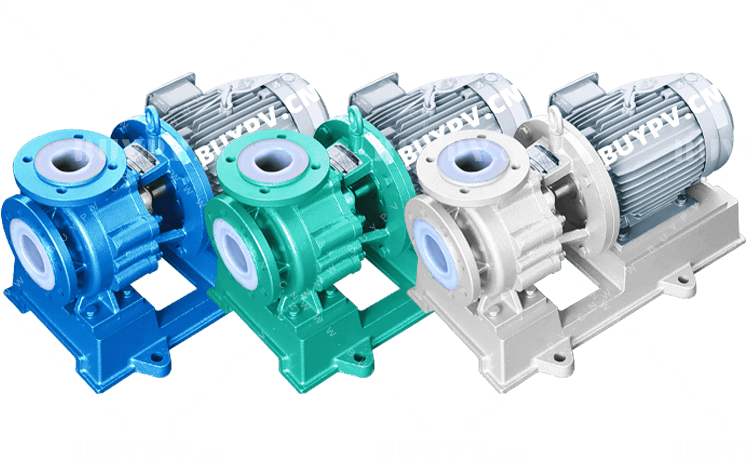

IHF(D)氟塑料离心泵

组成材料： 氟塑料F46/HT200
流量区间： 2～180m³/h
扬程区间： 18～82m
电机功率区间： 1.5～30kw
适用温度区间： -20～100℃
零部件示意图一
*注:部分配件及其材质可根据工况选配
序号 名称(材质) 序号 名称(材质)
1 泵体(HT200衬F46/PFA) 2 泵盖(HT200衬F46/PFA)
3 机械密封(碳化硅、硬质合金) 4 叶轮(氟塑料合金/PFA)
5 机封压盖(1Cr18Ni9Ti) 6 密封圈(氟橡胶)
型号与性能参数
型号流量h扬程m转速r/min效率%汽蚀余量m进口mm出口mm电机功率kw整机质量kg
IHF25-20-125(D)3.2202900322.525201.545
IHF32-20-125(D)3.2202900182.532201.545
IHF40-25-125(D)6.3202900302.540251.545
IHF40-25-160(D)6.33229003034025385
IHF40-25-200(D)6.350290020340255.5130
IHF40-32-250(D)6.3802900205403211195
IHF50-32-125(D)12.5202900523.25032390
IHF50-32-160(D)12.5322900473.25032495
IHF50-32-200(D)12.5502900403.250327.5135
IHF50-32-250(D)12.5802900345503211195
IHF65-40-200(D)25502900513.5654011150
IHF65-40-250(D)25802900483.5654018.5250
IHF65-50-125(D)25202900613.56550390
IHF65-50-160(D)25322900563.565505.5125
IHF80-65-125(D)5020290065480655.5125
IHF80-65-160(D)50322900644806511160
IHF80-50-200(D)50502900634805015180
IHF80-50-250(D)50802900564.5805030390
IHF100-80-125(D)100202900654.51008011180
IHF100-80-160(D)1003229007051008018.5200
IHF100-65-200(D)1005029006851006530400
IHF125-80-160(D)1603229006451258030380
安装尺寸
型号(IHF(D)) L B S P A f W Q T H h n-ΦD
IHF25-20-125(D) 570 500 300 100 67 80 300 250 250 297 172 4-Φ20
IHF32-20-125(D) 570 500 300 100 67 80 300 250 250 297 172 4-Φ20
IHF40-25-125(D) 570 500 300 100 67 80 300 250 250 297 172 4-Φ20
IHF40-25-160(D) 590 500 280 110 80 80 360 300 300 392 232 4-Φ20
IHF40-25-200(D) 700 540 300 120 80 80 400 355 320 440 260 4-Φ20
IHF40-32-250(D) 815 760 400 145 88 100 460 400 400 480 280 4-Φ20
IHF50-32-125(D) 590 500 280 110 80 80 360 300 300 352 212 4-Φ20
IHF50-32-160(D) 590 500 280 110 80 80 360 300 300 392 232 4-Φ20
IHF50-32-200(D) 700 540 300 120 80 80 400 355 320 440 260 4-Φ20
IHF50-32-250(D) 815 760 400 145 88 100 460 400 400 480 280 4-Φ24
IHF65-40-200(D) 815 760 400 145 88 100 460 400 400 440 260 4-Φ24
IHF65-40-250(D) 900 760 400 145 88 100 460 400 400 505 280 4-Φ24
IHF65-50-125(D) 590 500 280 110 80 80 360 300 300 352 212 4-Φ20
IHF65-50-160(D) 700 540 300 120 80 80 400 355 320 392 232 4-Φ20
IHF80-65-125(D) 700 540 300 120 80 80 400 355 320 392 232 4-Φ20
IHF80-65-160(D) 810 760 400 145 88 100 460 400 400 440 260 4-Φ24
IHF80-50-200(D) 815 760 400 145 88 100 460 400 400 460 260 4-Φ24
IHF80-50-250(D) 1085 900 500 200 92 125 565 500 500 525 300 4-Φ25
IHF100-80-125(D) 815 760 400 145 88 100 460 400 400 440 260 4-Φ24
IHF100-80-160(D) 900 760 400 145 88 100 460 400 400 500 280 4-Φ24
IHF100-65-200(D) 950 900 500 200 92 100 565 500 500 525 300 4-Φ25
IHF125-80-160(D) 1087 900 500 200 92 125 565 500 500 525 300 4-Φ25
法兰尺寸
型号(IHF(D)) c a b e n-Φd k g i j n-Φt
IHF25-20-125(D) 25 115 85 18 4-Φ14 20 105 75 18 4-M12
IHF32-20-125(D) 32 140 100 18 4-M16 20 105 75 18 4-M12
IHF40-25-125(D) 40 150 110 20 4-M16 25 115 85 18 4-M12
IHF40-25-160(D) 40 150 110 20 4-M16 25 115 85 18 4-M12
IHF40-25-200(D) 40 150 110 20 4-M16 25 115 85 18 4-M12
IHF40-32-250(D) 40 150 110 20 4-M16 32 140 100 18 4-M16
IHF50-32-125(D) 50 165 125 20 4-Φ18 32 140 100 18 4-M16
IHF50-32-160(D) 50 165 125 20 4-Φ18 32 140 100 18 4-M16
IHF50-32-200(D) 50 165 125 20 4-Φ18 32 140 100 18 4-M16
IHF50-32-250(D) 50 165 125 20 4-Φ18 32 140 100 18 4-M16
IHF65-40-200(D) 65 185 145 20 8-Φ18 40 150 110 18 4-M16
IHF65-40-250(D) 65 185 145 20 8-Φ18 40 150 110 18 4-M16
IHF65-50-125(D) 65 185 145 20 8-Φ18 50 165 125 20 4-M16
IHF65-50-160(D) 65 185 145 20 8-Φ18 50 165 125 20 4-M16
IHF80-65-125(D) 80 200 160 20 8-Φ18 65 185 145 20 8-M16
IHF80-65-160(D) 80 200 160 20 8-Φ18 65 185 145 20 8-M16
IHF80-50-200(D) 80 200 160 20 8-Φ18 50 165 125 20 4-M16
IHF80-50-250(D) 80 200 160 20 8-Φ18 50 165 125 20 4-M16
IHF100-80-125(D) 100 220 180 22 8-Φ18 80 200 160 20 8-M16
IHF100-80-160(D) 100 220 180 22 8-M16 80 200 160 20 8-M16
IHF100-65-200(D) 100 220 180 22 8-Φ18 65 185 145 20 8-M16
IHF125-80-160(D) 125 250 210 22 8-Φ18 80 200 160 20 8-M16
IHF(D)型号意义
IHF50-32-160D(A)
IH 国际标准化工泵系列代号
F 过流材质为氟塑料
50 进口输入口径为50mm
32 出口输出口径为32mm
160 叶轮名义直径为160mm
D 短支架设计结构
A 表示区分代号
安装须知

一.倒灌工况:
1．进口应安装阀门便于维修;
2．设置下限液位传感器，防止泵抽空干磨导致损坏;
3．该装置是理想的吸入工况,有条件的建议尽量采用。
①电控箱②出口阀门③进口阀门④进口管路⑤上液位传感器⑥下液位传感器
二.吸上工况:
1．底阀的通流面积应大于进口管路的截面积;
2．启动前必须从泵出口以上灌满引液;
3．低液面时吸上高度应满足泵汽蚀余量和装置汽蚀余量要求;
4．设置下限液位传感器，防止泵抽空干磨导致损坏。
①电控箱②出口阀门③进口阀门④进口管路⑤上液位传感器⑥下液位传感器
三.虹吸工况:
1．启动前必须将虹吸桶灌满引液,确保泵进口法兰前所有管件密封可靠、不漏气;
2．装置汽蚀余量的吸上高度为虹吸桶入口管路高点至低液面;
3．虹吸桶体积=6～8倍桶前管路体积×介质密度;
4．设置下限液位传感器，防止泵抽空干磨导致损坏;
5．进口应安装阀门便于维修;
6．建议虹吸桶高度/直径≥1.5倍。
①电控箱②出口阀门③进口阀门④进口管路⑤上液位传感器⑥下液位传感器
四.备用工况:
1．两台泵进口均需安装阀门，一台运行时应关闭备泵阀门;
2．进口共用管路联接必须有圆弧过渡，且管路面积应按并联数加粗;
3．设置下限液位传感器，防止泵抽空干磨导致损坏;
①电控箱②出口阀门③进口阀门④进口管路⑤上液位传感器⑥下液位传感器
IHF(D)参数页说明书
《IHF(D)氟塑料离心泵说明书.pdf》
点击下载IHF(D)氟塑料离心泵的PDF选型手册，方便收藏和打印
